久久久久久精品免费免费男同,欧美女同性恋综合一区二区,成人午夜日韩看片后入,色噜噜噜噜一区二区三区

一、前 沿

口紅是使用較廣的化妝品，對口紅性能要求是擦拭后使唇部變得紅潤有光澤，從而達(dá)到保護(hù)嘴唇、增加美感的效果。所以口紅一般需要考察色澤、軟硬度、涂展性和耐熱性，好的口紅要求色澤鮮艷，顏色均勻，無色塊，表面有光澤；膏體要軟硬適中，表面細(xì)膩光滑，無雜質(zhì)且不易折斷；涂展性好，易于涂抹上色，且顏色自然均勻連續(xù)；并且要求常溫下放置無彎曲、軟化、滲油現(xiàn)象[1]。

不同的口紅雖然在質(zhì)地、顏色上差異顯著，但其主要成分大致可分為蠟質(zhì)、油脂、著色劑、防腐劑及香精香料五類[2]。這些組分熔融溫度差異顯著，而口紅需滿足特定性能要求：在約35℃的體溫下能軟化以方便涂抹，在25℃左右的室溫下保持固體形態(tài)。由于各組分熔融溫度不同，口紅在高溫環(huán)境中易因膏體軟化出現(xiàn)滲油現(xiàn)象（俗稱“出汗”），因此耐熱性成為衡量口紅品質(zhì)的關(guān)鍵性能指標(biāo)之一。

口紅的使用性能（軟化涂抹性）和儲存穩(wěn)定性（如防“出汗”）與其各組分的熔融行為及配方整體的熱轉(zhuǎn)變溫度密切相關(guān)。差示掃描量熱儀（DSC）通過精確測量這些熱轉(zhuǎn)變，成為口紅研發(fā)和品控中不可或缺的關(guān)鍵測試方法。

二、測 量

選取5款不同的口紅作為樣本，采用AMI公司的DSC 600差示掃描量熱儀進(jìn)行測試。具體操作如下：從每款口紅膏體上切取約15 mg的樣品，放進(jìn)密封鋁坩堝并加蓋；實(shí)驗(yàn)在惰性氣氛N2下進(jìn)行，采用單次升溫模式，加熱速率為10℃/min，溫度范圍設(shè)定為-90℃至140℃（該范圍涵蓋油脂、蠟質(zhì)以及色素等主要組分的熔融點(diǎn)區(qū)間）。

AMI DSC 600

三、測試結(jié)果

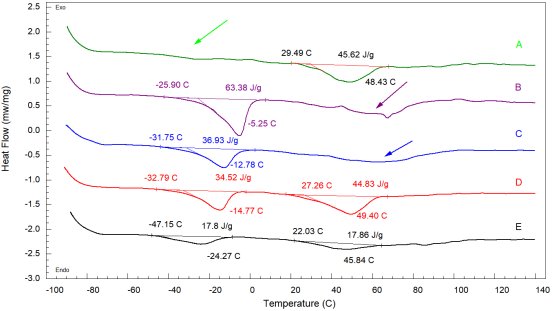

圖1. 5款口紅的DSC測量結(jié)果

DSC測試結(jié)果見圖1所示，5款口紅在低溫-90℃到140℃范圍內(nèi)均出現(xiàn)多個吸熱峰，這些峰主要對應(yīng)配方中不同組分的熔融。其中，低溫區(qū)（約-30℃）的熔融峰可能來源于某些液態(tài)油或酯類的低熔點(diǎn)油脂成分，而40 ~ 70℃區(qū)間的熔融峰則可能與高熔點(diǎn)蠟質(zhì)成分的熔融相關(guān)。

口紅A的DSC曲線僅顯示一個熔融峰，推測其含有的原料成分相對單一。在較低溫度區(qū)間（-50℃至-20℃）可觀察到微弱的臺階狀基線變化，見圖1中綠色箭頭所示，這可能與該口紅中某些聚合物或非晶態(tài)組分的玻璃化轉(zhuǎn)變有關(guān)。隨后出現(xiàn)的明顯的吸熱峰，推測對應(yīng)其主要結(jié)構(gòu)組分（如某種蠟質(zhì)或硅基材料）的熔融峰，該峰峰值位于48.4℃，雖然高于室溫（25℃），可保證膏體在室溫下呈固態(tài)。然而，由于該熔點(diǎn)相對較低，接近人體體溫35℃及夏季環(huán)境溫度，導(dǎo)致其高溫耐熱性較差，易出現(xiàn)軟化現(xiàn)象。這與使用者反饋的 “光滑易涂抹、附著力好，但高溫下易軟化”特征一致。

口紅B、C、D均含有多個熔融峰，第一個熔融峰在-30℃左右開始出現(xiàn)，推測為油脂成分的熔融峰?？诩tB在該區(qū)間的熔融峰尖銳，且焓值高達(dá)63.38J/g，說明B口紅含有一些低凝固點(diǎn)的油脂，在夏季更容易滲油；口紅C、D在約-30℃熔融峰的焓值分別為36.93 J/g和34.52 J/g，數(shù)值接近，且峰值為-12.78℃和-14.77℃，推測兩者添加的油脂成分較相似，可能添加了礦物油精?？诩tD在較高溫度區(qū)觀察到另外一個熔融峰，峰值為49.40℃，表明其主結(jié)構(gòu)蠟質(zhì)熔點(diǎn)較低。

此外，圖1箭頭所示，口紅B、C在40℃到80℃區(qū)間存在較小的熔融峰，表明這兩款口紅的配方中添加了少量高熔點(diǎn)蠟質(zhì)以增強(qiáng)耐熱性。不過，高熔點(diǎn)蠟質(zhì)的加入也使得膏體硬度增加。這與使用者反饋的“膏體偏硬、不易涂抹且延展性較差”特征相符。

口紅E在低溫區(qū)呈現(xiàn)一個寬而矮的熔融峰，峰值為-24.27°C，表明存在多組分共熔體系，可能是硅油和烷烴的混合物；同時在較高溫度區(qū)觀察到熔融峰，峰值為45.84℃，說明口紅含有能在室溫下保持固態(tài)但熔點(diǎn)相對較低的蠟質(zhì)成分，這意味著其高溫下易軟化，耐熱性不足。

四、結(jié) 論

通過差示掃描量熱儀（DSC）對不同口紅的熱行為進(jìn)行分析，可清晰揭示其組分熔融特性的差異：

1）口紅A的主熔融峰單一且溫度較低(48.4°C)，這使其在室溫下保持穩(wěn)定且易于涂抹，但高溫耐熱性較差。

2）口紅B、C、D呈現(xiàn)多熔融峰，表明其同時含有低熔點(diǎn)油脂和高熔點(diǎn)蠟質(zhì)組分，這種組合賦予口紅較好的高溫穩(wěn)定性，但高熔點(diǎn)蠟質(zhì)導(dǎo)致膏體偏硬，延展性和涂抹性降低。

3）口紅E寬而矮的熔融峰表明其組分復(fù)雜，可能含有多組分共熔體系，且高溫熔融峰溫度相對較低，因此高溫穩(wěn)定性較差。

綜上，DSC曲線所測定的各組分熔融溫度和焓值，是評估口紅高溫穩(wěn)定性和低溫涂抹性的關(guān)鍵熱性能指標(biāo)，通過監(jiān)測這些指標(biāo)，DSC熱分析技術(shù)為口紅的質(zhì)量控制和研發(fā)優(yōu)化提供了重要參考依據(jù)。

參考文獻(xiàn)

[1]唐一諾，章肖肖等，胭脂蟲紅色素口紅制備工藝優(yōu)化及品質(zhì)分析[J]. 中國食品添加劑開發(fā)應(yīng)用.2024.(8): 139-147.

[2]梁媛，口紅中37種元素的分析及評價[J]. 香料香精化妝品（分析與測評）. 2024.(8): 134-139.

北京精微高博儀器有限公司成立于2004年，公司總部位于北京，并在美國、德國、韓國設(shè)有子公司，公司產(chǎn)品類型包括 吸附類儀器、熱分析儀器、X射線衍射儀與定制化裝置等相關(guān)領(lǐng)域，產(chǎn)品業(yè)務(wù)覆蓋多達(dá)150個國家的超過5000個客戶，是一家全球化的科學(xué)儀器公司。
