關(guān)于我們
加入收藏
東莞市八洲通能源材料有限公司
1 年
白金會(huì)員
白金會(huì)員
已認(rèn)證
撥打電話
獲取底價(jià)
提交后，商家將派代表為您專人服務(wù)
東莞市八洲通能源材料有限公司
白金會(huì)員已認(rèn)證
石墨烯作為一種具有劃時(shí)代意義的二維納米材料，因其非凡的力學(xué)、電學(xué)和熱學(xué)性能而備受矚目。然而，石墨烯在實(shí)際應(yīng)用中面臨著一個(gè)重大挑戰(zhàn)——團(tuán)聚現(xiàn)象。本文系統(tǒng)分析了石墨烯團(tuán)聚的內(nèi)在機(jī)理和外部影響因素，并從物理分散、化學(xué)改性、工藝優(yōu)化等多個(gè)角度詳細(xì)闡述了當(dāng)前最有效的解決方案。同時(shí)，本文還探討了不同分散方法的優(yōu)缺點(diǎn)及適用場景，并對未來石墨烯分散技術(shù)的發(fā)展方向提出了展望。通過深入理解團(tuán)聚機(jī)制和掌握分散技術(shù)，可以充分發(fā)揮石墨烯的優(yōu)異性能，推動(dòng)其在復(fù)合材料、能源存儲(chǔ)、電子器件等領(lǐng)域的廣泛應(yīng)用。
一、石墨烯團(tuán)聚的機(jī)理分析
石墨烯團(tuán)聚是指石墨烯片層之間通過相互作用力聚集堆疊的現(xiàn)象，這一過程會(huì)導(dǎo)致石墨烯有效比表面積大幅下降，性能顯著劣化。團(tuán)聚現(xiàn)象的產(chǎn)生是多種因素共同作用的結(jié)果，本質(zhì)上源于石墨烯的固有物理化學(xué)特性及其與環(huán)境介質(zhì)的相互作用。
1、表面能及范德華力：石墨烯具有極高的比表面積（理論值約2600 m2/g），這使得其表面能極高，處于熱力學(xué)不穩(wěn)定狀態(tài)。從能量角度而言，石墨烯片層傾向于通過相互聚集來降低表面能，從而達(dá)到更穩(wěn)定的狀態(tài)。石墨烯片層間存在強(qiáng)大的范德華力，這種力雖然單個(gè)作用較弱，但由于石墨烯片層中大π鍵的廣泛存在，其累加效應(yīng)極為顯著。研究表明，石墨烯層間的范德華相互作用能高達(dá)~2 eV/nm2，這種強(qiáng)大的吸引力如同"微觀世界的小手"，不斷將相鄰片層拉攏在一起，形成緊密的堆疊結(jié)構(gòu)。特別是在高濃度或溶液環(huán)境中，這種作用會(huì)導(dǎo)致石墨烯迅速團(tuán)聚并沉淀，難以長期保持單層分散狀態(tài)。
2、π-π共軛相互作用：石墨烯的碳原子采取sp2雜化形成蜂窩狀晶格，未雜化的p軌道電子形成離域大π鍵。當(dāng)兩個(gè)石墨烯片層接近時(shí)，它們的π電子云會(huì)產(chǎn)生π-π堆積效應(yīng)，這種相互作用隨著片層平行排列而急劇增強(qiáng)。分子動(dòng)力學(xué)模擬顯示，在石墨烯團(tuán)聚過程中，片層間夾角逐漸趨近0°或180°，最終形成近乎完美的平行排列。這種π-π共軛作用不僅強(qiáng)度高，而且具有方向性，使得一旦形成團(tuán)聚就難以通過常規(guī)方法解聚。特別是在還原氧化石墨烯過程中，隨著含氧官能團(tuán)的去除，sp2碳網(wǎng)絡(luò)重新形成，π-π共軛效應(yīng)會(huì)顯著增強(qiáng)，導(dǎo)致不可逆團(tuán)聚。
3、氫鍵及靜電作用：氧化石墨烯表面富含羥基、羧基和環(huán)氧基等含氧官能團(tuán)，這些基團(tuán)之間可以形成密集的氫鍵網(wǎng)絡(luò)。雖然單個(gè)氫鍵能量不高，但大量氫鍵的協(xié)同作用會(huì)顯著促進(jìn)氧化石墨烯的團(tuán)聚。另一方面，這些含氧基團(tuán)在溶液中會(huì)發(fā)生電離，使氧化石墨烯表面帶負(fù)電，產(chǎn)生的靜電排斥力可以在一定程度上抑制團(tuán)聚。但這種平衡極為敏感，受pH值和離子強(qiáng)度影響很大。當(dāng)溶液處于等電點(diǎn)或加入電解質(zhì)時(shí)，表面電荷會(huì)被屏蔽，靜電排斥減弱，導(dǎo)致快速團(tuán)聚。研究表明，當(dāng)NaCl濃度從0.1 mol/L增加到0.5 mol/L時(shí)，石墨烯團(tuán)聚簇的平均尺寸可增大50%。
4、環(huán)境因素影響：溫度對石墨烯團(tuán)聚行為有顯著影響。低溫下，石墨烯片層熱運(yùn)動(dòng)減弱，分子間作用力相對增強(qiáng)，團(tuán)聚趨勢明顯。模擬數(shù)據(jù)顯示，溫度從350K降至300K時(shí)，石墨烯團(tuán)聚簇平均尺寸增加約30%。溶劑性質(zhì)同樣關(guān)鍵，石墨烯在常見極性溶劑（如水、乙醇）中分散性差，而在N-甲基吡咯烷酮（NMP）等特殊溶劑中分散性相對較好，這是因?yàn)槿軇┓肿优c石墨烯間的相互作用能必須與剝離石墨烯所需的能量匹配。此外，濃度效應(yīng)也不容忽視，高濃度下石墨烯片層碰撞幾率增加，更容易發(fā)生團(tuán)聚。

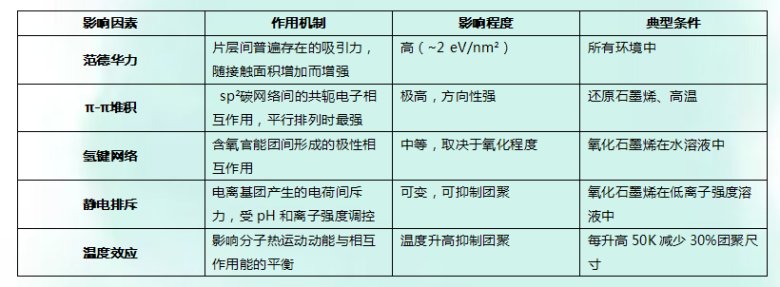

表：影響石墨烯團(tuán)聚的主要因素及作用機(jī)制
理解石墨烯團(tuán)聚的多因素機(jī)制，為開發(fā)有效的分散方法提供了理論基礎(chǔ)。在實(shí)際應(yīng)用中，往往需要綜合考慮這些因素的相互作用，采取組合策略來實(shí)現(xiàn)石墨烯的穩(wěn)定分散。
二、常見分散方法
1、物理分散方法及應(yīng)用
物理分散法是通過施加外力或利用物理場效應(yīng)來克服石墨烯片層間的相互作用，實(shí)現(xiàn)石墨烯解團(tuán)聚和分散的方法。這類方法的最大優(yōu)勢在于不引入化學(xué)改性，能夠保持石墨烯的本征結(jié)構(gòu)和性能，因此在要求保持石墨烯完整性質(zhì)的場合尤為重要。
1.1超聲分散法：目前應(yīng)用最廣泛的物理分散技術(shù)之一，其核心在于利用超聲波產(chǎn)生的空化效應(yīng)來分離石墨烯片層。當(dāng)高強(qiáng)度超聲波在液體中傳播時(shí)，會(huì)產(chǎn)生周期性的高壓和低壓區(qū)域。在低壓階段，液體內(nèi)部形成微小氣泡（空化核），而在高壓階段，這些氣泡急劇崩潰，釋放出巨大的能量，產(chǎn)生局部高溫（約5000K）、高壓（約1000atm）和強(qiáng)烈的沖擊波。這種極端物理環(huán)境能夠提供足夠的能量來克服石墨烯層間的范德華力，實(shí)現(xiàn)片層的剝離和分散。研究表明，超聲處理的效果與功率、時(shí)間和溶劑選擇密切相關(guān)。Umar等通過在N-甲基吡咯烷酮（NMP）中進(jìn)行低功率長時(shí)間超聲處理（超過462小時(shí)），成功獲得了濃度達(dá)1.2 mg/mL的石墨烯分散液。而周明杰的研究則表明，超聲處理不僅能剝離石墨烯團(tuán)聚體，還能促進(jìn)碳納米管與石墨烯的均勻混合，這是因?yàn)槌暡ㄋ查g釋放的壓力同時(shí)破壞了兩種材料間的相互作用力。但需注意的是，過度的超聲處理可能導(dǎo)致石墨烯片層斷裂，尺寸減小，甚至結(jié)構(gòu)損傷，因此需要優(yōu)化處理參數(shù)。
1.2機(jī)械剪切法：通過施加剪切力或撞擊力來分離石墨烯片層，常見技術(shù)包括球磨、高速攪拌和三輥碾壓等。濕法球磨是其中一種有效方法，吳樂華等以純凈石墨粉為原料，無水乙醇為溶劑，采用球磨配合超聲和離心等手段，成功獲得了少數(shù)層分散的石墨烯。球磨過程中，磨球與石墨顆粒之間的碰撞和剪切作用能夠有效剝離石墨烯，而溶劑的存在則有助于防止重新團(tuán)聚。機(jī)械方法的優(yōu)勢在于設(shè)備相對簡單，易于放大到工業(yè)化生產(chǎn)，但難點(diǎn)在于控制適當(dāng)?shù)臋C(jī)械力強(qiáng)度——過弱則分散效果不佳，過強(qiáng)則會(huì)導(dǎo)致石墨烯結(jié)構(gòu)破壞。此外，機(jī)械方法獲得的分散液通常穩(wěn)定性較差，需要與其他穩(wěn)定化方法結(jié)合使用。
1.3微波輻射法：新興的物理分散技術(shù)，利用微波電磁場的高頻振蕩產(chǎn)生均勻體相加熱，克服石墨烯片層間的相互作用。Janowska等采用氨水作為溶劑，對膨脹石墨進(jìn)行微波輻射處理，成功制備了單層、雙層和少數(shù)層（少于十層）的石墨烯分散液。微波加熱的特殊性在于其能夠使溶劑分子（如氨水）部分氣化，產(chǎn)生的內(nèi)部氣壓對分離石墨烯片層具有獨(dú)特效果。透射電鏡觀察證實(shí)，這種方法獲得的石墨烯能夠在氨水中穩(wěn)定分散，且結(jié)構(gòu)完整性保持良好。微波法的優(yōu)勢在于加熱快速均勻、能量效率高，但溶劑選擇至關(guān)重要，需要具有適當(dāng)介電損耗因數(shù)的溶劑來有效吸收微波能量。
1.4脈沖磁場攪拌：針對導(dǎo)電性良好的石墨烯懸浮液，脈沖磁場技術(shù)展現(xiàn)出獨(dú)特優(yōu)勢。當(dāng)施加高強(qiáng)度脈沖磁場（10-20特斯拉）時(shí)，石墨烯中感應(yīng)的渦流與磁場相互作用產(chǎn)生洛倫茲力，這種力能夠有效"攪拌"和分離石墨烯片層。這種非接觸式的分散方法避免了機(jī)械剪切可能帶來的結(jié)構(gòu)損傷，特別適合與后續(xù)的復(fù)合材料制備工藝集成。德國西格里集團(tuán)采用極端物理方法，使用10000℃的等離子體炬瞬間處理石墨烯團(tuán)聚體，使石墨烯在鎂合金中的分散率提高到85%，盡管這種方法會(huì)導(dǎo)致成本增加約20%。
1.5其他物理技術(shù)：包括高壓均質(zhì)、超臨界流體剝離和冷凍干燥再分散等方法。高壓均質(zhì)技術(shù)利用極高的壓力（可達(dá)2000 bar）迫使石墨烯懸浮液通過微小通道，產(chǎn)生強(qiáng)烈的剪切力和空穴效應(yīng)，實(shí)現(xiàn)片層剝離。超臨界流體（如超臨界CO?）則利用其特殊的物理性質(zhì)，滲透到石墨烯層間并迅速膨脹，產(chǎn)生剝離作用。冷凍干燥法先將氧化石墨烯溶液快速冷凍，然后在真空條件下升華溶劑，獲得蓬松的氧化石墨烯泡沫，這種材料很容易通過溫和超聲重新分散在各種溶劑中。
表：主要物理分散方法的比較
物理分散方法在實(shí)際應(yīng)用中往往需要與其他化學(xué)方法結(jié)合使用，以同時(shí)實(shí)現(xiàn)石墨烯的初始分散和長期穩(wěn)定。此外，物理方法的參數(shù)優(yōu)化需要根據(jù)具體應(yīng)用場景和石墨烯類型進(jìn)行系統(tǒng)研究，以達(dá)到最佳的分散效果與結(jié)構(gòu)完整性的平衡。
相關(guān)產(chǎn)品
更多
相關(guān)文章
更多
技術(shù)文章
2025-05-17技術(shù)文章
2025-02-11技術(shù)文章
2024-12-26技術(shù)文章
2024-11-26
手機(jī)版：
虛擬號將在 秒后失效
使用微信掃碼撥號
