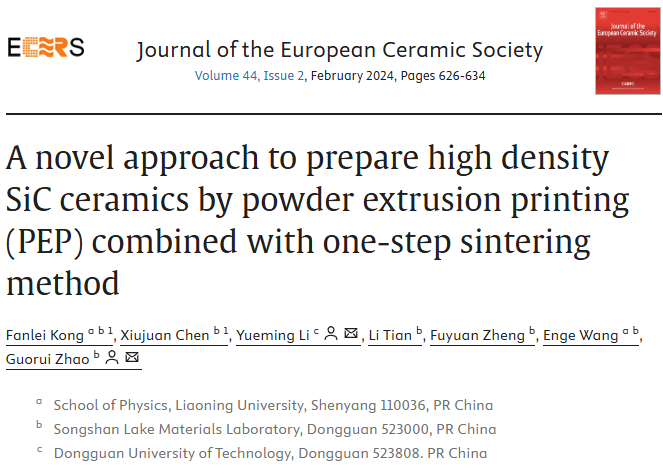

遼寧大學物理學院、松山湖材料實驗室、東莞職業技術學院團隊合作,采用粉末擠出打?。?/span>PEP)增材制造技術結合一步燒結法,成功制備出含原位合成Y?Al?O?(YAM)的高密度(97%)SiC陶瓷,且無需任何后處理。相關成果以“A novel approach to prepare high density SiC ceramics by powder extrusion printing (PEP) combined with one-step sintering method”為題,發表在陶瓷領域的權威期刊《Journal of the European Ceramic Society》上。
背景
碳化硅(SiC)陶瓷因其高熔點、高硬度、優異的高溫機械性能與化學穩定性,在半導體、核能、航空航天等高技術領域具有廣泛的應用前景。隨著半導體工業的快速發展,對復雜結構SiC陶瓷件的需求日益增長。傳統的陶瓷成型工藝難以高效制備復雜形狀的構件,而增材制造(AM)技術為此提供了新的解決方案。粉末擠出打?。?/span>PEP)作為一種新興的增材制造工藝,具有成本低、設備要求簡單、操作便捷等優勢,尤其適用于陶瓷材料的復雜結構成形。

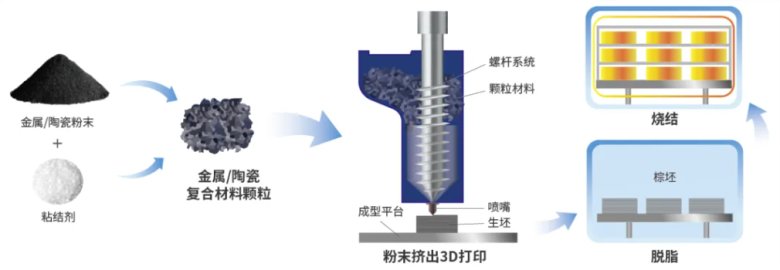

▲升華三維粉末擠出3D打印工藝示意圖
然而,SiC陶瓷因其共價鍵性強、自擴散系數低,難以在燒結過程中實現致密化,通常需要后處理工藝如滲硅、反應熔滲等,這些方法不僅延長了制備周期,還可能引入殘留硅,降低材料的高溫性能。因此,開發一種無需后處理即可實現高致密SiC陶瓷的制備方法具有重要意義。
摘要
關鍵詞:粉末擠出打?。?/span>PEP)、增材制造(AM)、碳化硅陶瓷、Y?Al?O? (YAM)、一步燒結;原文鏈接:
本研究提出采用PEP增材制造技術結合一步燒結法,成功制備出含原位合成Y?Al?O?(YAM)的高密度(97%)SiC陶瓷,且無需任何后處理。該工藝系統研究了SiC生坯的打印、脫脂與燒結過程,并通過多種表征手段分析了材料的微觀結構與力學性能。研究首次通過高分辨透射電鏡(HRTEM)揭示了YAM與SiC之間的晶體學取向關系為(040)YAM//(10`11)SiC和[102]YAM//[1`210]SiC。燒結后的SiC樣品密度為3.11g/cm3,維氏硬度為19.35±0.28GPa,三點彎曲強度為225±27MPa。該研究表明,PEP結合一步燒結法為制備具有復雜形狀、高密度和優異力學性能的SiC陶瓷提供了新策略。
圖片解析

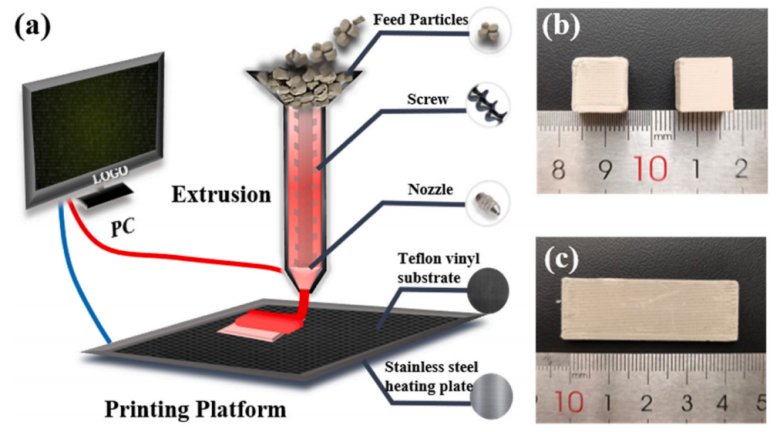

▲圖1. (a)粉末擠出打印工藝示意圖,(b)由不同f形成的兩個生坯,(c)用于機械性能測試的燒結后生坯。

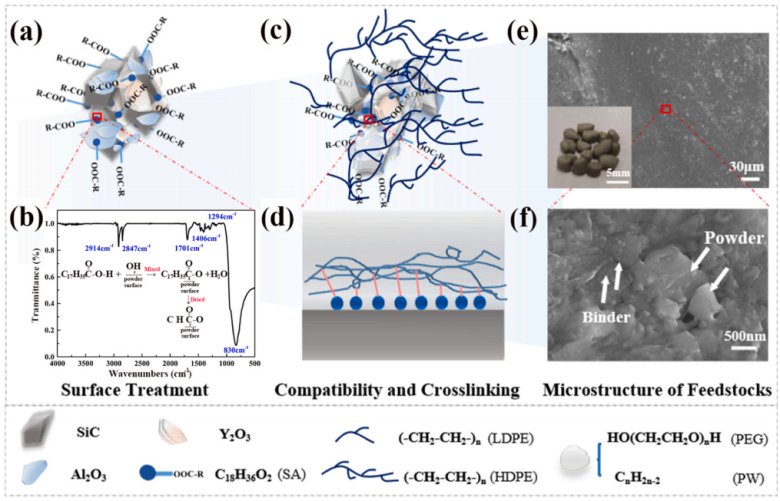

▲圖2. (a)表面改性粉體示意圖,(b)表面改性粉體FTIR光譜,(c、d)原料在相容和交聯過程中的示意圖,(e)原料形貌及圖中原料的插圖為宏觀形貌,(f)原料高分辨率圖像。

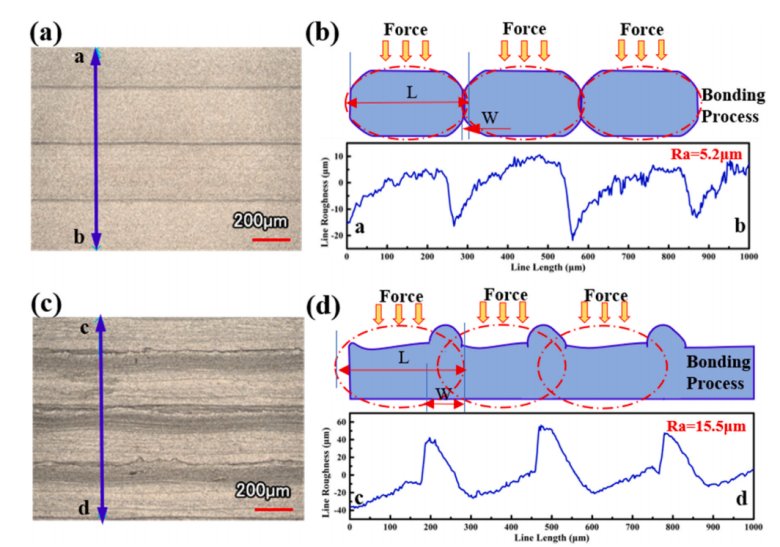

▲圖3.(a,b)生坯A(f=10mm/s)的表面形貌及結合工藝示意圖,(c,d)生坯B( f =12 mm/s)的表面形貌及結合工藝示意圖。

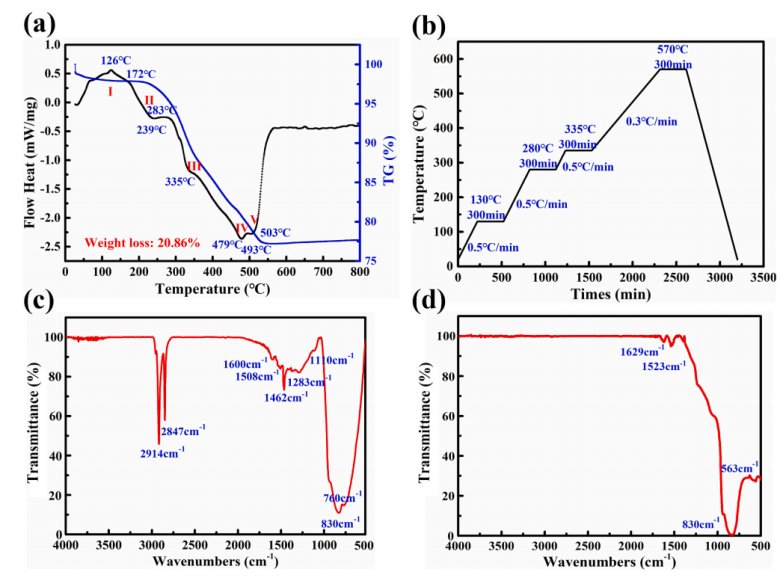

▲圖4. (a)SiC生坯的TG-DSC,(b)SiC生坯的脫附溫度曲線,(c)SiC生坯脫附前的FTIR光譜,(d)SiC生坯脫附后的FTIR光譜。

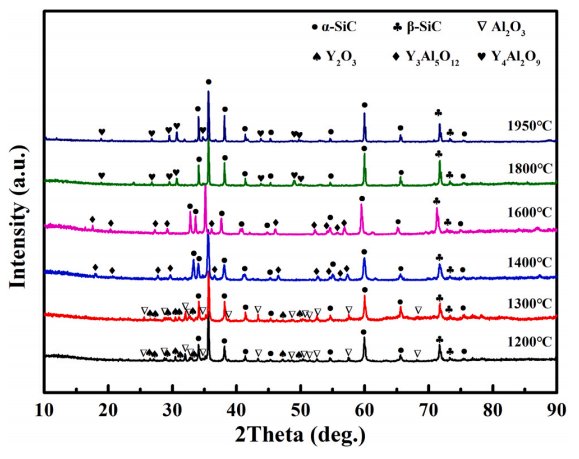

▲圖5.SiC在1200-1950 ℃溫度下燒結的生坯的XRD圖譜。

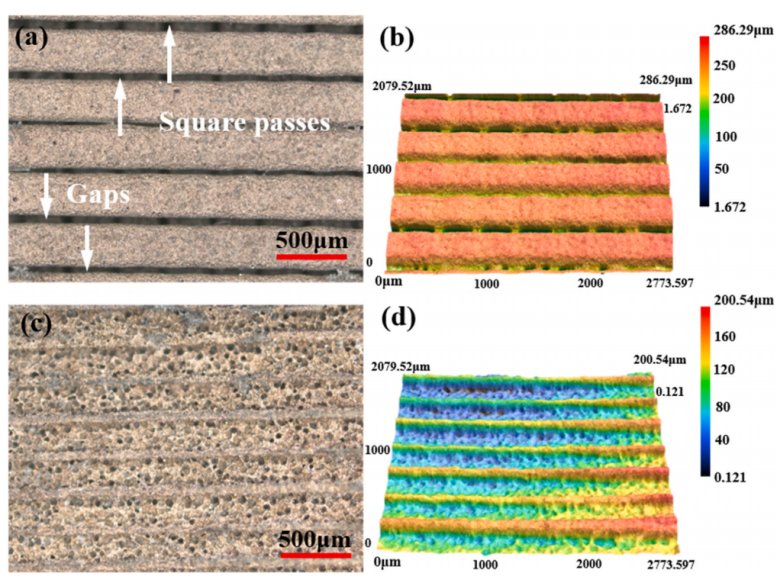

▲圖6.燒結SiC的2D和3D微觀結構,(a,b)樣品A ,(c,d)樣品B。

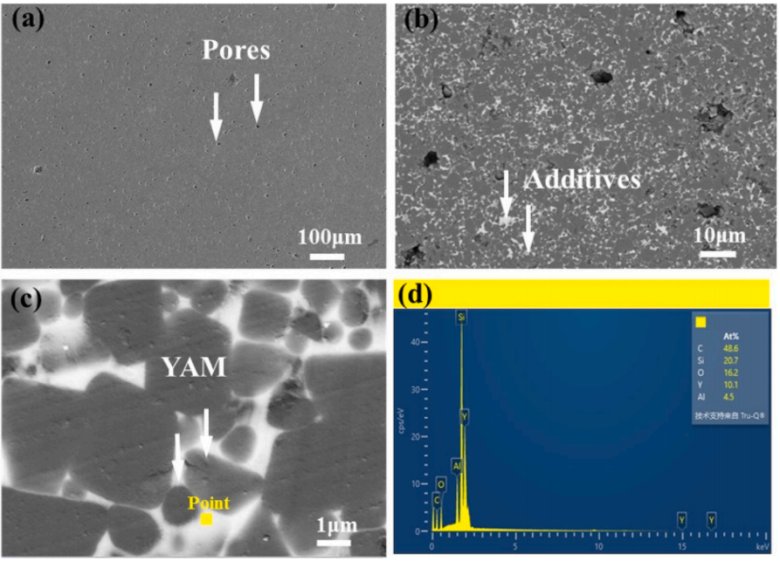

▲圖7.燒結SiC(樣品B)的SEM圖像和EDS結果。

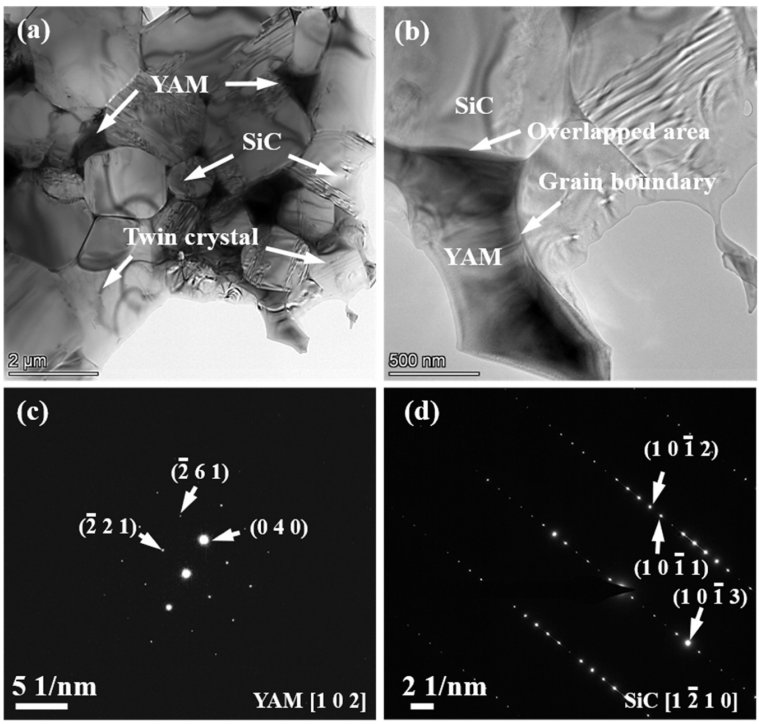

▲圖8.(a,b)為燒結SiC(樣品B)的TEM圖像,(c,d)為燒結SiC(樣品B)的SAED圖譜。
▲圖9.(a,b)為燒結SiC的TEM圖像及STEM-EDS元素分布圖,(c)為SiC-YAM界面的HRTEM圖像,(d,e,f)分別對應圖9(c)中d、e、f區域的傅里葉變換散射圖。
▲圖10.(a)金剛石壓頭在燒結SiC(樣品B)表面形成的微壓痕形貌;(b)燒結SiC(樣品B)的裂紋擴展路徑SEM圖像;(c)三點彎曲斷口的SEM圖像,插圖為相應SiC(樣品B)三點彎曲測試后的光學照片;(d)三點彎曲SiC(樣品B)斷裂表面的高倍顯微圖像。
結果與討論
1. 絲材重疊度對生坯質量的影響:通過調控打印參數中的螺桿擠出速度,研究團隊發現較高的絲材重疊率(η)可顯著提高生坯密度,但會略微降低表面質量。當f=12mm/s 時,生坯密度可達2.15g/cm3,重疊率為34%,燒結后樣品密度提升至3.11g/cm3。
2. 脫脂與燒結過程的優化:通過TG-DSC和FTIR分析,確定了脫脂工藝可完全去除聚合物粘結劑而不破壞結構完整性。在燒結過程中,Y?O?與Al?O?在1400°C先形成YAG(Y?Al?O??),在1800°C以上進一步反應生成YAM,并分布于SiC顆粒之間的三叉晶界處,有效促進致密化。
3. 微觀結構與界面分析:SEM和TEM結果顯示,YAM均勻填充在SiC顆粒之間,減少了孔隙,提高了材料密度。HRTEM和FFT分析首次明確了YAM與6H-SiC之間存在共格界面,晶格失配率僅為3.9%,表明兩者具有良好的界面結合。
4. 力學性能:燒結樣品表現出優異的力學性能:維氏硬度達19.35GPa,三點彎曲強度為225MPa。裂紋在壓痕周圍沿晶界曲折擴展,表明顯著提高了材料的斷裂韌性。
結論
本研究成功開發了一種基于PEP增材制造與一步燒結法制備高密度SiC陶瓷的新工藝,具有以下突出優勢:
基于PEP增材制造的優勢
l無需后處理:通過原位合成YAM實現致密化,避免了傳統后處理工藝帶來的殘留硅問題;
l高密度與優異力學性能:密度達3.11g/cm3,硬度與彎曲強度均達到工程應用要求;
l 晶體學界面關系明確:首次揭示YAM與SiC之間的共格界面關系,為材料設計提供理論基礎;
l工藝簡單、成本低:PEP技術設備要求低,適用于復雜結構件的快速成形。
該技術為高性能SiC陶瓷在高溫結構件、光學平臺、電子封裝等領域的應用提供了新的制造策略,具有重要的科學與工程意義。
